Chengdu Xingtongli Power Supply Equipment Co., Ltd. alimente la production d'hydrogène aux États-Unis grâce à des redresseurs haute fréquence.

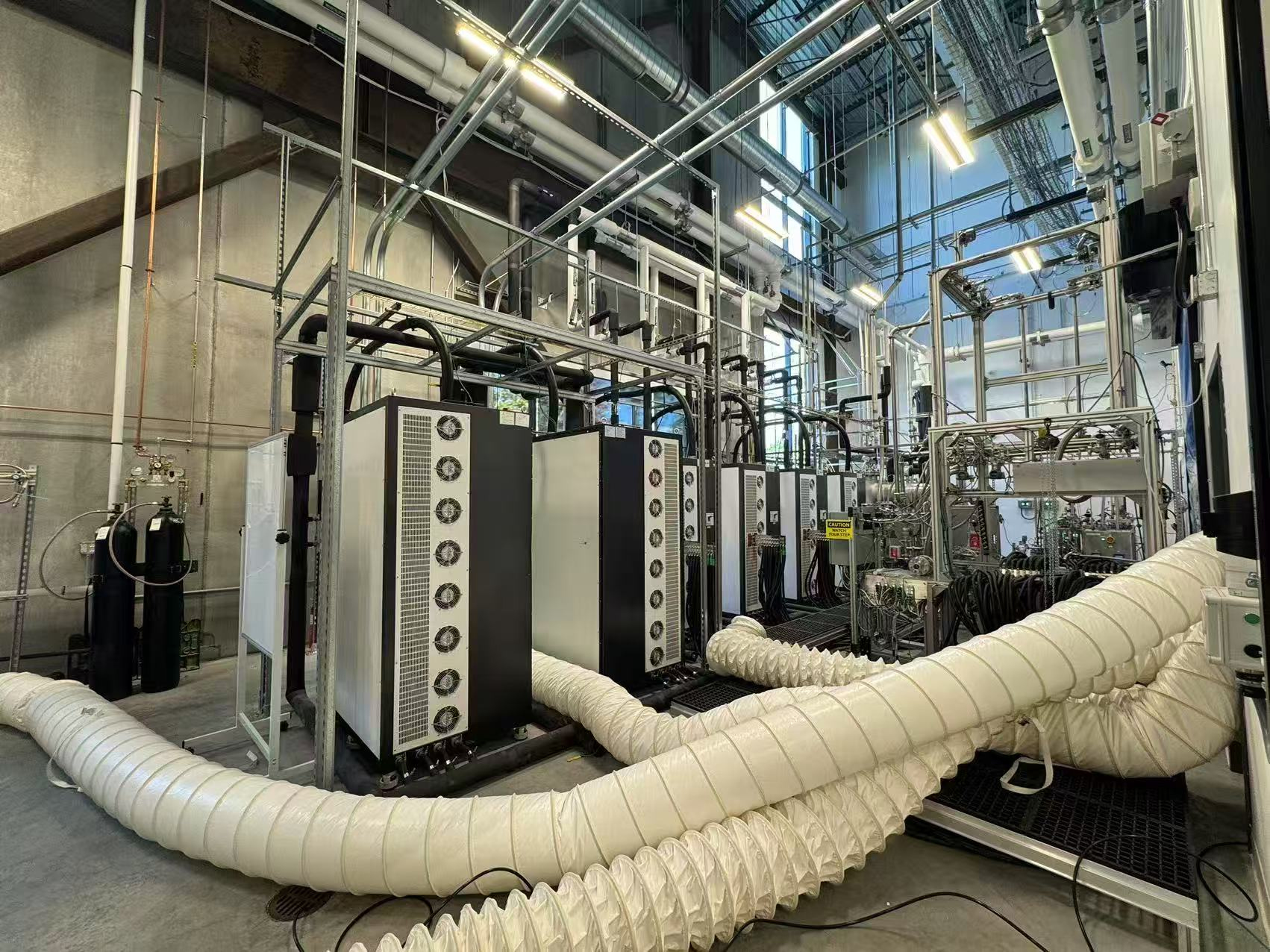

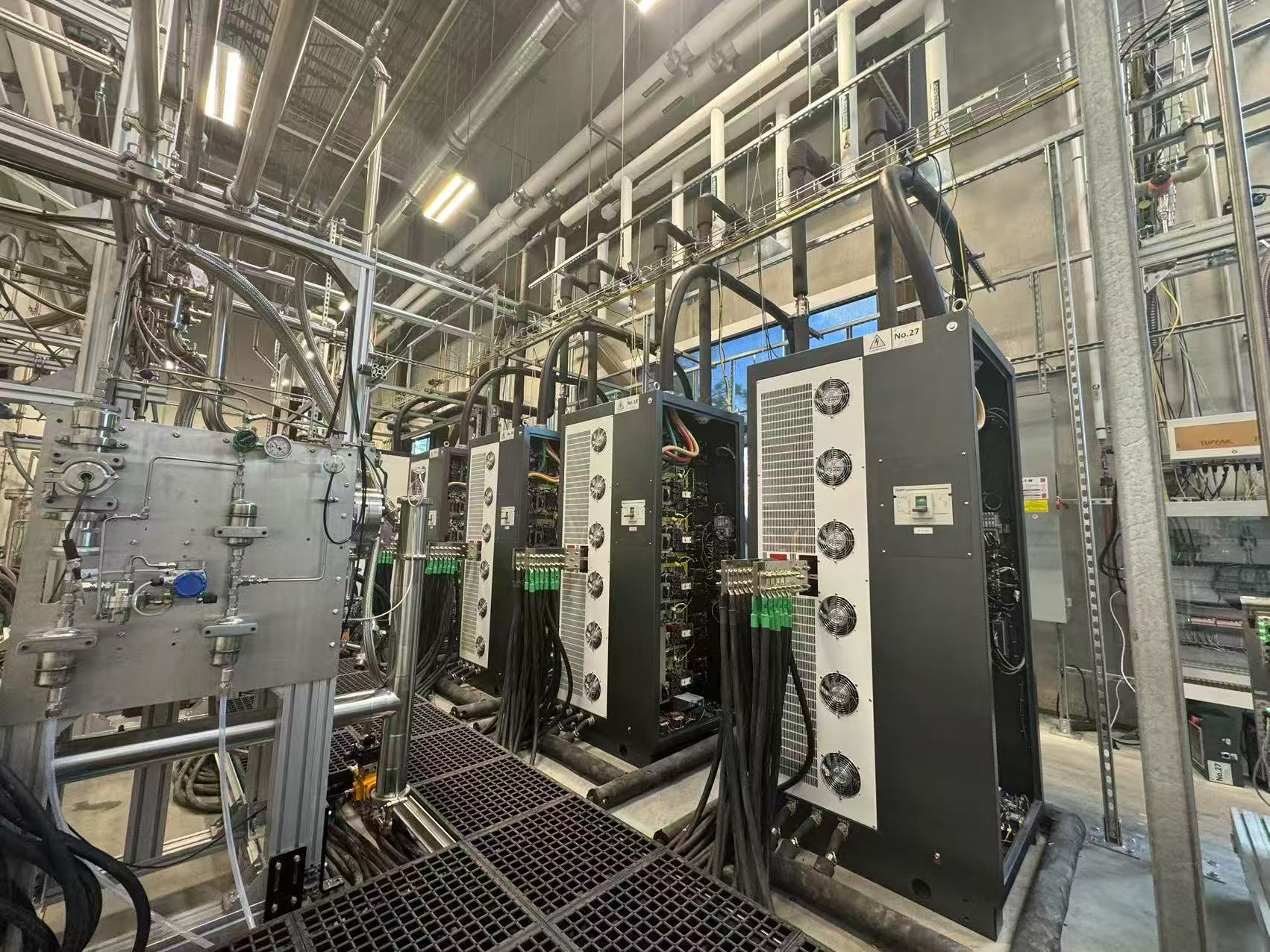

Récemment, un client basé aux États-Unis a installé et mis en service avec succès un lot de redresseurs à découpage haute puissance et haute fréquence fournis par Chengdu Xingtongli Power Supply Equipment Co., Ltd. Ces redresseurs, d'une puissance nominale de 50 V et d'un courant de 5 000 A, sont utilisés dans un système d'électrolyse de l'hydrogène avancé, marquant une nouvelle étape importante dans notre engagement à soutenir les solutions énergétiques propres dans le monde entier.

Conception innovante et performances fiables

Le système de redressement se compose de six modules de 45 kW fonctionnant en parallèle pour fournir une puissance totale de 250 kW. Cette conception modulaire garantit un rendement supérieur, une maintenance simplifiée et une fiabilité accrue. Le système est piloté par un automate programmable industriel (API) et une interface tactile, offrant une surveillance précise et un fonctionnement optimal.

Spécifications du redresseur électrolytique à hydrogène

Paramètre	Spécification
Tension d'entrée	Triphasé CA 480 V ±10 % / 400 V ±10 % / Personnalisable
Fréquence d'entrée	50 Hz / 60 Hz
Tension de sortie	50 V CC (réglable)
Courant de sortie	5000 A CC (réglable)
Puissance nominale	250 kW (6 modules de 45 kW en parallèle)
Mode de rectification	Redressement à découpage haute fréquence
Méthode de contrôle	PLC + IHM (Commande à écran tactile)
Méthode de refroidissement	Refroidissement par air / Refroidissement par eau
Efficacité	≥ 90%
Facteur de puissance	≥ 0,9
Filtrage EMI	réacteur de filtrage EMI pour une réduction des interférences
Fonctions de protection	Surtension, surintensité, surchauffe, perte de phase, court-circuit, démarrage progressif
Noyau de transformateur	Nanomatériaux à faible perte de fer et à haute perméabilité
Matériau des barres omnibus	Cuivre pur sans oxygène, étamé pour une meilleure résistance à la corrosion
Revêtement de l'enveloppe	Revêtement antiacide, anticorrosion, pulvérisation électrostatique
Conditions environnementales	Température : -10 °C à 50 °C, Humidité : ≤ 90 % HR (sans condensation)
Mode d'installation	Armoire sur pied / Personnalisable
Interface de communication	RS485 / MODBUS / CAN / Ethernet (en option)

Principe de conception

Fonctionnement simplifié et maintenance aisée :Le système est conçu avec un panneau de porte ouvrable, ce qui permet de positionner les pièces vulnérables de manière à faciliter leur accès et d'éviter les obstructions qui compliqueraient le démontage.

Sécurité et fiabilité :Les lignes à haute et basse tension sont séparées, des panneaux de danger haute tension sont placés à des endroits bien visibles et des mesures de mise à la terre robustes sont en place.

Réduction des interférences électromagnétiques (IEM) :Un réacteur de filtrage EMI placé sur la ligne d'arrivée du courant alternatif minimise les interférences entre l'alimentation électrique et le réseau.

Composants à haut rendement :Le noyau du transformateur principal haute fréquence utilise des nanomatériaux à faibles pertes fer et à haute perméabilité magnétique, tandis que le fil de cuivre pur sans oxygène améliore la conductivité.

Interférence minimale et protection de l'environnement :Les lignes à courant fort et faible sont strictement séparées par des distances de sécurité, et les lignes de signal sont blindées afin d'éviter les interférences. Les circuits de commande sont isolés des champs magnétiques intenses et des polluants environnementaux tels que la poussière et les brouillards acides.

Durabilité et protection :Les cartes de circuits imprimés subissent une seconde couche de peinture pour une meilleure résistance à l'humidité, à la poussière et à la corrosion. Les cordons d'alimentation et les contacts des lignes de signal sont scellés avec du gel de silice pour prévenir les fuites et la corrosion.

Durabilité du boîtier :La surface de l'armoire est traitée avec un revêtement anticorrosion résistant aux acides et par pulvérisation électrostatique, ce qui la rend adaptée aux environnements corrosifs contenant des acides, des alcalis et de l'humidité.

Interface conviviale :Chaque module d'alimentation possède en façade un commutateur d'entrée CA, un affichage du courant de sortie CC et un indicateur d'état de fonctionnement. L'ensemble du système est piloté par automate programmable et interface homme-machine pour une utilisation intuitive.

Conception des barres omnibus et des connexions :Toutes les connexions électriques utilisent du cuivre pur sans oxygène, avec une densité de courant économique ≤ 3 A/mm². Les barres de cuivre sont étamées pour prévenir l'oxydation et assurer une conductivité à long terme.

Conception de l'alimentation CA :Le système fonctionne sur une entrée triphasée AC480V±10%, utilisant un système triphasé à cinq fils.

Système de protection complet :

Protection contre les pertes de phase, les surtensions et les sous-tensions CA, avec transmission des signaux de défaut à l'automate programmable pour une protection automatique.

Protection contre les surintensités :Limite le courant lorsque la charge est en court-circuit ou dépasse sa valeur nominale.

Protection contre le démarrage progressif :Le courant de sortie augmente progressivement lors de la mise sous tension du redresseur, évitant ainsi les surtensions soudaines.
